實驗目的：本研究聚焦于高分子尼龍材料的可控合成領域，深入探索功能聚合物材料的性能與應用。因此本次的樣品前處理工作就由凈信的高通量組織研磨儀（Tissuelyser-II）來完成，該儀器以其高效、均一的研磨性能，在材料科學研究中展現(xiàn)出顯著優(yōu)勢，特別適用于本實驗中對尼龍材料的精細處理。
實驗所用的的儀器：
=

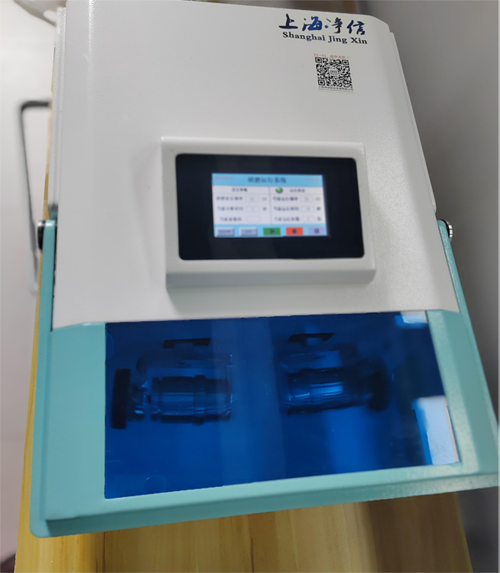

高通量組織研磨儀
實驗步驟:
準備階段：確保高通量組織研磨儀Tissuelyser-II處于良好工作狀態(tài)。準備定制款25ML氧化鋯球磨罐，確保清潔無雜質，并配備12mm氧化鋯珠若干及足量待研磨尼龍材料。
裝樣與固定：精確稱取適量尼龍材料，與一顆或多顆（根據(jù)樣品量調整）12mm氧化鋯珠一同放入25ML球磨罐中。注意避免材料過多導致研磨不充分，或過少而浪費資源。隨后，緊密蓋上球磨罐蓋子，確保密封性良好，再將其穩(wěn)妥地放置于研磨儀中固定。
參數(shù)設置與研磨：通過研磨儀控制面板，將頻率設置為60hz，初始研磨時間設定為60秒，并設置研磨運行20次，每次運行后間隔5秒以便儀器冷卻及樣品分散。根據(jù)尼龍材料的特性及實驗需求，可適當調整研磨參數(shù)，如增加研磨次數(shù)或調整間隔時間，以達到理想研磨效果。
監(jiān)控與調整：在研磨過程中，注意觀察儀器運行狀況及樣品研磨情況。若發(fā)現(xiàn)異常聲響或研磨效率下降，應立即停機檢查，必要時可調整研磨介質（如更換新珠）或優(yōu)化研磨條件。
樣品取出與后續(xù)處理：研磨結束后，等待儀器完全停止運轉，小心打開儀器并取出球磨罐。在潔凈環(huán)境下打開罐蓋，取出研磨好的尼龍樣品。此時樣品應呈現(xiàn)均勻細膩的粉末狀，可直接用于后續(xù)的實驗分析或進一步處理。
實驗結果:

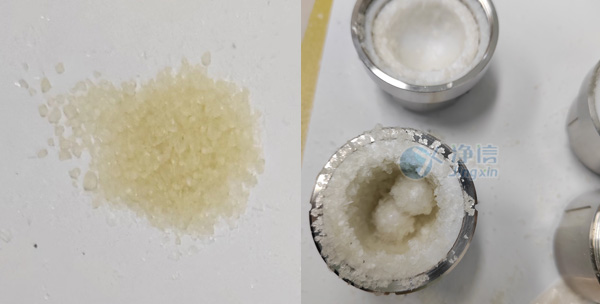

樣品研磨前后對比圖
如果客戶不需要保持住樣品的溫度，其實液氮凍存后在去研磨效果會比較好，此實驗是因為客戶一定讓樣品產(chǎn)熱發(fā)生發(fā)應，所有只能增加研磨次數(shù)，達到客戶需要的效果。
注意事項:
1、在進行高溫敏感或易氧化的尼龍材料研磨時，務必考慮樣品的保護措施，如采用惰性氣體氛圍下的研磨系統(tǒng)。
2、研磨過程中產(chǎn)生的熱量和機械應力可能影響尼龍材料的性能，因此需根據(jù)具體材料特性選擇合適的研磨參數(shù)。
3、定期檢查和更換研磨介質（如氧化鋯珠），以保證研磨效率和樣品質量。
4、對于需要精確控制研磨效果的實驗，建議進行預實驗以確定理想研磨條件。
5、研磨后的樣品應及時進行后續(xù)處理或妥善保存，避免受潮、污染等不良影響。
